服務(wù)熱線：
當(dāng)前位置：一、化學(xué)法：化學(xué)法及化學(xué)溶金還原工藝，是采用溶金試劑將金溶解，然后加入還原劑選擇性沉淀金，達(dá)到提純金的目的。金化學(xué)溶解的傳統(tǒng)方法是王水溶解法和控電氯化溶解法，溶劑有王水、氯氣、氯酸鈉等。該其主要溶解金反應(yīng)為:Au+HNO3+3HCl→AuCl3+NO+2H2O 和2Au+ClO3+6H+7Cl→2AuCl4+3H2O
王水法提純金適用于含銀量低于8%的物料，使銀生成氯化銀沉淀而被分離出來，將合質(zhì)金水淬成粉狀或過濾后的電解金泥，置于耐熱玻璃容器或聚丙烯塑料容器中，按每份金分?jǐn)?shù)次加入3～4份王水，在加熱下進(jìn)行溶解，溶解完成后進(jìn)行靜置、過濾，再濃縮趕硝，然后用亞硫酸鈉、硫酸亞鐵或草酸進(jìn)行還原，得到海綿金，海綿金經(jīng)洗滌，再經(jīng)稀硝酸浸煮兩次，再洗滌至中性，烘干然后鑄錠，可將金提純至99.9%或更高。該工藝除了具有投資少、生產(chǎn)周期短等優(yōu)點(diǎn)。但是王水法提純金應(yīng)注意的問題:
①為了快速溶解金，原料要有大的表面積，呈高度分散狀態(tài)；
②物料含銀量要低，高銀物料(銀質(zhì)量分?jǐn)?shù)大于8%)易使生成的氯化銀覆蓋金表面，造成金的溶解困難；
③王水溶解產(chǎn)生大量的含氮氧化物煙霧，需要對(duì)氣體收集、凈化處理達(dá)到相關(guān)環(huán)保要求方可排放。

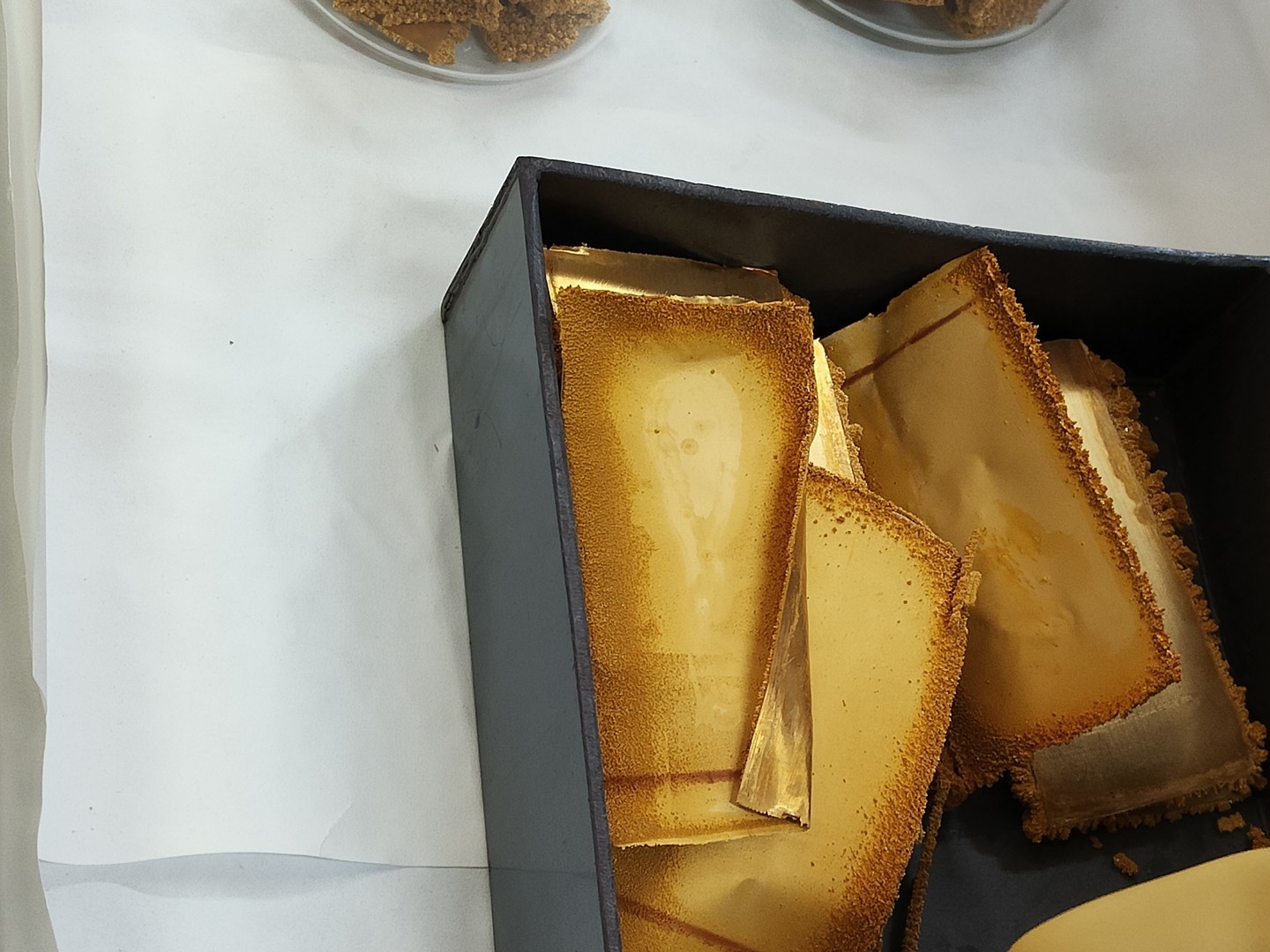

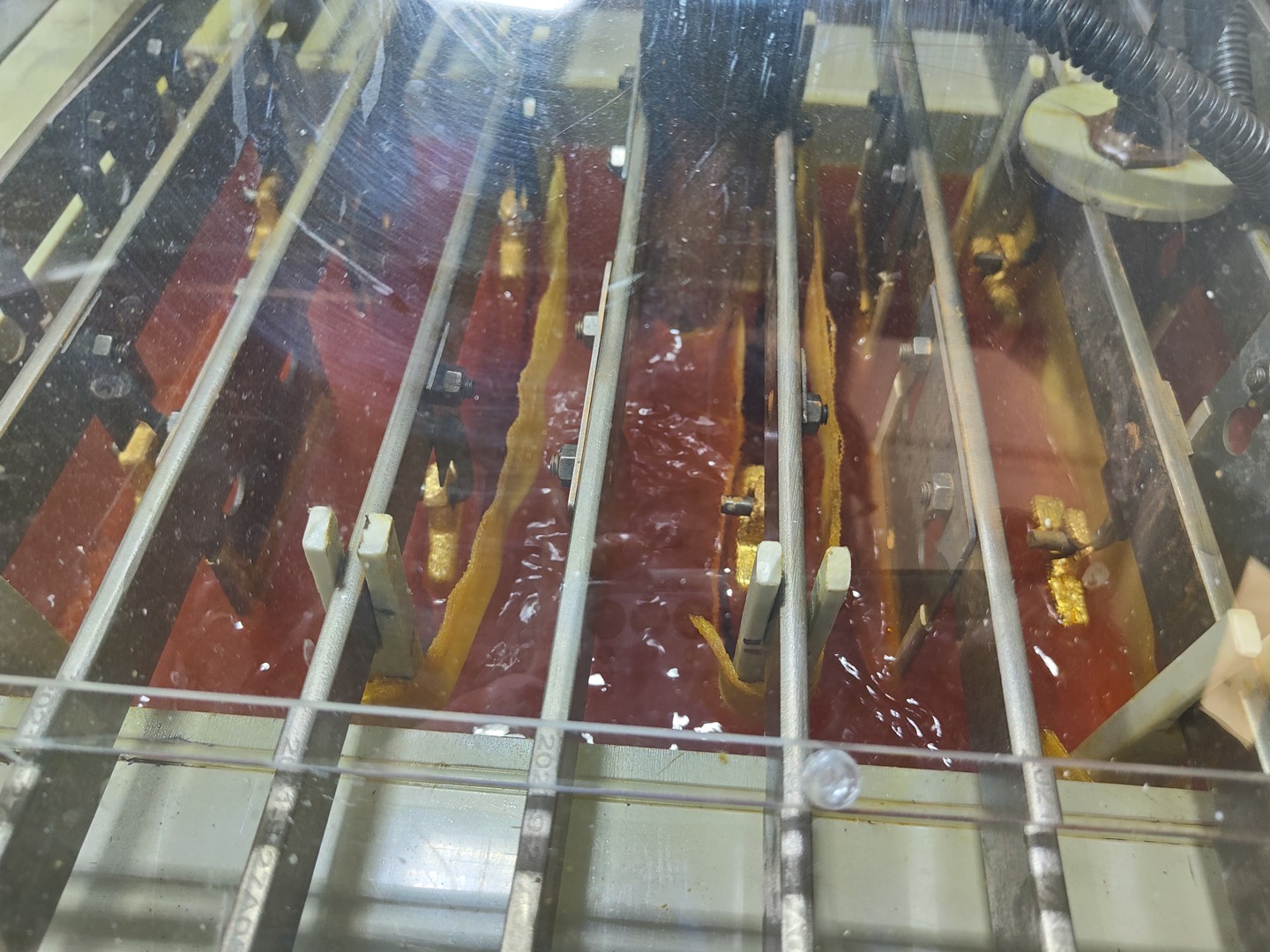

二、電解法：電解法的原料一般要求金質(zhì)量分?jǐn)?shù)為90%以上的粗金，以粗金鑄成陽(yáng)極，純金或鈦板為陰極，以氯金酸水溶液及游離鹽酸作電解液。在金電解精煉過程中，金從陽(yáng)極溶解形成Au3+離子，移向陰極放電析出沉積在陰極上。當(dāng)達(dá)到規(guī)定的程度將陰極取出凈化處理鑄錠，其金純度在99.99%以上。
隨著電解過程的進(jìn)行，各種比金負(fù)電性低的雜質(zhì)元素也都隨電化學(xué)反應(yīng)溶解進(jìn)入溶液，但其濃度很低，不會(huì)在陰極析出。陽(yáng)極中有害的雜質(zhì)是銀和銅，如含銀量過高電化學(xué)溶解后形成的氯化銀會(huì)附著在陽(yáng)極表面，造成陽(yáng)極鈍化，當(dāng)陽(yáng)極含銀超過6%時(shí)更為嚴(yán)重。為消除這一影響，在金電解精煉時(shí)，往電解槽中輸入直流電的同時(shí)，也輸入交流電，形成非對(duì)稱性的脈動(dòng)電流，以消除銀的影響。銅含量過高，會(huì)在陰極析出從而影響電解金質(zhì)量，因此陽(yáng)極中含銅不應(yīng)超過2%。新鮮的電解液通過溶解金制得，造液有王水法和電解法兩種。采用還原沉淀法回收廢電解液中的金。如果來料中雜質(zhì)含量高，電解液須經(jīng)常再生或預(yù)先除去來料中過多的雜質(zhì)。
該工藝具有過程穩(wěn)定，易于控制，污染小，勞動(dòng)強(qiáng)度小等優(yōu)點(diǎn)，但是存在生產(chǎn)周期長(zhǎng)（時(shí)間是化學(xué)法精煉的2-3倍），電解液金占?jí)捍螅?/span>10kg/d金電解，電解液中共計(jì)占?jí)狐S金4kg左右）
工藝 | 原料要求 | 單次周期 | 回收率 | 成色 | 成本（元/克） | 優(yōu)缺點(diǎn) |
王水法 | ω(Au）>75% ω(Ag）<8% | 8-12h | ≥99.8% | ≥99.99% | 0.12 | 流程短，會(huì)產(chǎn)生氮氧化物，污染大 |
電解法 | ω(Au）>90% ω(Ag）<6% ω(Cu）<2% | 1-2天 | ≥99.9% | ≥99.99% | 0.02 | 過程穩(wěn)定，周期長(zhǎng)，金積壓量大 |
